Einfamilienhaus Narvels

Bauherrschaft
Jürg Thudium
Margret Trafelet
7014 Trin


Projekt
Energiekonzept

Ruedi Berchtold
Architekt FH
7014 Trin

4 1/2 Zimmer im EG/OG
Praxisraum im UG

203 m2 BGF
902 m3 Volumen

Energie
EBF 288 m2

Verbrauch 9 kWh/m2a
Heizleistung 3.4 kW
Das Haus erfüllt die Minergieanforderung und weitgehend den Passivhausstandart

Das ganze Haus ist optimal gedämmt und hat mit dem 48 cm starken Porenbetonstein eine grosse Masse, die ein schnelles aufheizen rsp. das Auskühlen verhindert.

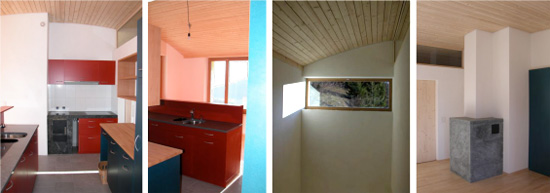

Geheizt wird das Haus einerseits mit zwei Specksteinöfen, ein kleiner im Praxisraum und ein grösserer Kochherd mit Ofenteil im Obergeschoss. Anderseits kann mit der Komfortlüftung überschüssige Wärme der Solaranlage in die Räume verteilt werden, damit kann bis zu Aussentemperaturen von ca. 0° voll geheizt werden. Dies verhindert vor allem das Auskühlen des Hauses bei Abwesenheit der Benutzer, da dann ja kein Warmwasser gebraucht wird.
Die Solaranlage mit ca. 8.4 m2 Kollektorenfläche ist auf der Stützmauer angeordnet und bringt einen Ertrag von ca. 4'000 kWh/a, d.h ca 80% Brauchwasser und ca. 50 % Heizenergie. werden von den Kollektoren abgedeckt.

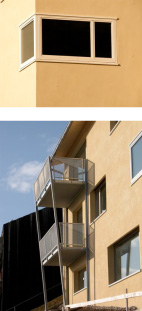

Das 2006 erbaute Haus ist an die topographische Situation angepasst. Im Untergeschoss befinden sich die separat erschlossene Praxis und Abstell- und Technikräume. Über eine Aussentreppe gelangt man aufs nächste Geschoss, hier

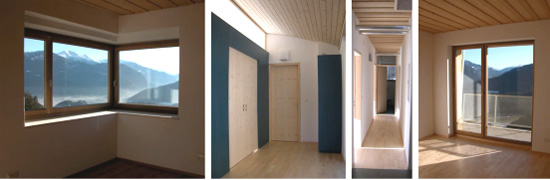

befinden sich die Schlafräume, ein Büro mit Eckfenster, Dusche und ein Schrank-raum in dem der grösste Teil der Lüftungsleitungen untergebracht ist.

Eine Innentreppe führt zum obersten Geschoss wo Küche und Wohnraum liegen. Aussenräume sind hier der Balkon im Süden, die Terasse im Osten und der Aussenplatz im Norden der weiter auf die Wiesen führt.

Neben der Strasse sind 2 Parkplätze sowie ein kleiner Abstellraum angeordnet.

Weiter Informationen finden Sie in den PDF Dateien:
